系统介绍

本公司研发的商用车尾气监测上报系统是专门针对城市主要道路设计的车载式尾气实时监测上报系统。通过先进的氮氧传感器、颗粒物传感器技术监测商用车尾气中的NO、HC、CO等污染物浓度。可以对任何种类的商用车进行排放实时监控以及分析，并同时读取原车控制器中发动机及车辆运行试试数据进行对比分析。此系统可以连续性在商用车行驶过程中进行监控，不受风向、温度、车速的影响。相比较固定式遥感监测尾气系统，具有测量度精准，适用性广，响应速度快、稳定性强的特点。结合平台的数据统计分析功能，能够客观的反应出机动车尾气的排放信息，结合大数据的分析，可以有针对的制定出机动车尾气排放条例，减少机动车尾气对大气的污染，进而促进改善提高空气质量。针对尾气质量监控，此系统具备独立精确的判断依据。同时可以利用该平台读取发动机其他关键参数，以便实时反应商用车辆运行状况。

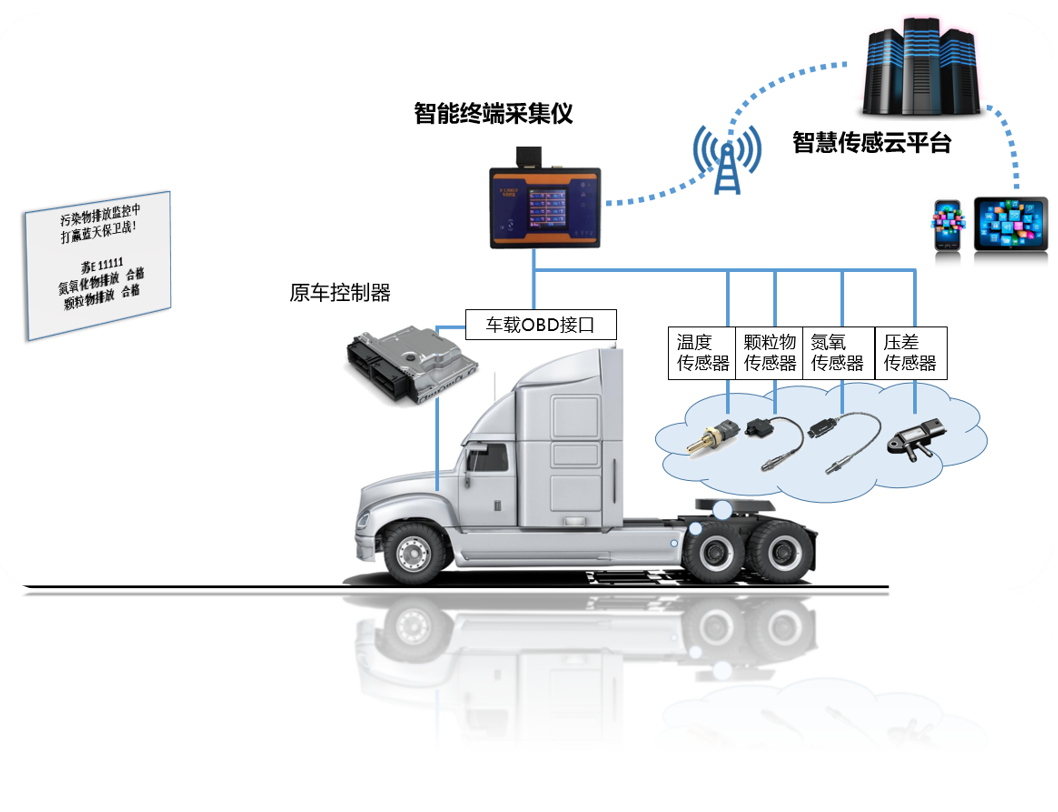

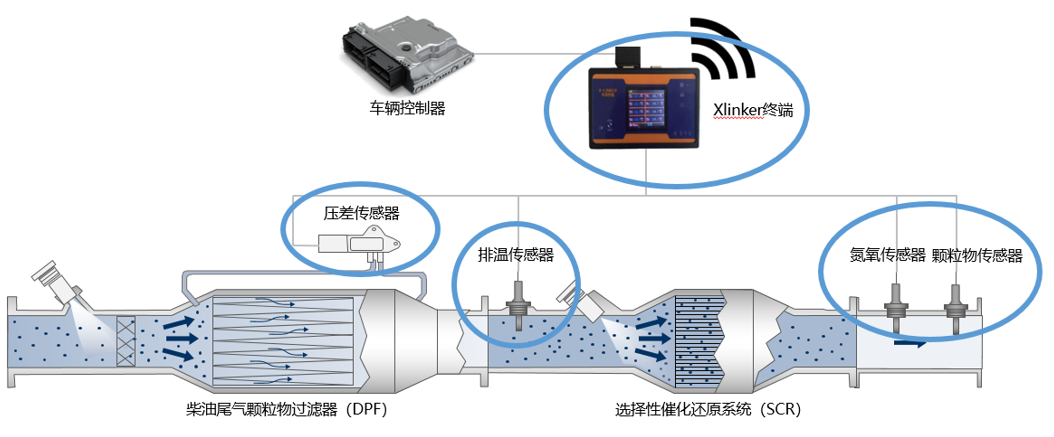

系统效果图

可在车辆行驶时情况下自动检测行驶车辆尾气，并将采集到的数据通过GPRS/CDMA、3G/4G 无线网络传输到中心管理平台，并通过已有通讯渠道（SMS，Wechat）通报车辆责任人。实现采集-分析-警示三位一体服务系统。各项指标达到或超过国内外同类产品，可广泛应用于机动车道、尾气检测站等，为环境监管部门、交通监管部门等的决策提供详实可靠的数据依据。

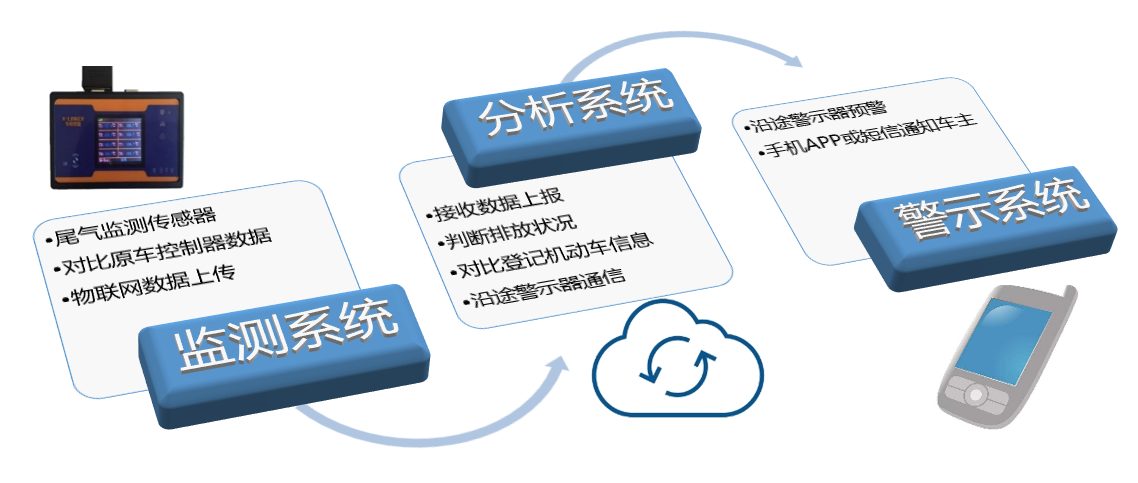

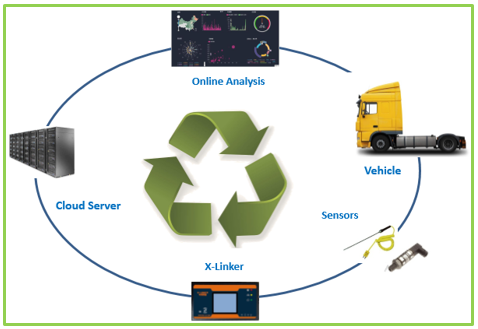

系统架构

三大系统：

• 监测系统： 实现商用车尾气排放物测量，采集行车发动机行驶工况、原始排放情况、环境温度等。以物联网卡上传至分析系统。
• 分析系统：接受上报信息，分析是否有排放超标或对后处理设备的非法操作等。对比机动车登记信息，发出警示信息。
• 警示系统：沿途大屏幕警示，可绑定手机APP或发送短信对机动车主或司机进行警示。

系统特点

1. 后处理系统故障预诊断（尿素泵和尿素喷嘴）；
2. 沿途电子LCD屏显示及手机端通知车主；
3. 兼容多种外接传感器；
4. 车载测量，精确读取排放；
5. 可兼容市场99%车辆控制器，读取原车控制器实时运行数据；
6. 可监测对后处理的非法人为操作，如刷写数据屏蔽后处理功能等；

系统配置表

车载式商用车尾气监测上报系统的系统配置，如下表：

设备名称

X-Linker 采集设备

博世氮氧 传感器

DPF压差 传感器

排气温度 传感器

博世颗粒物 传感器

线束

平台搭建

系统组成

1. 传感器

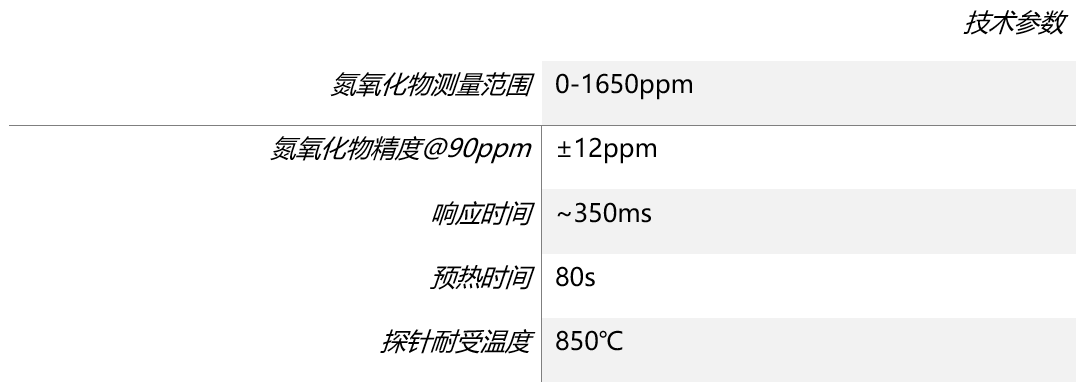

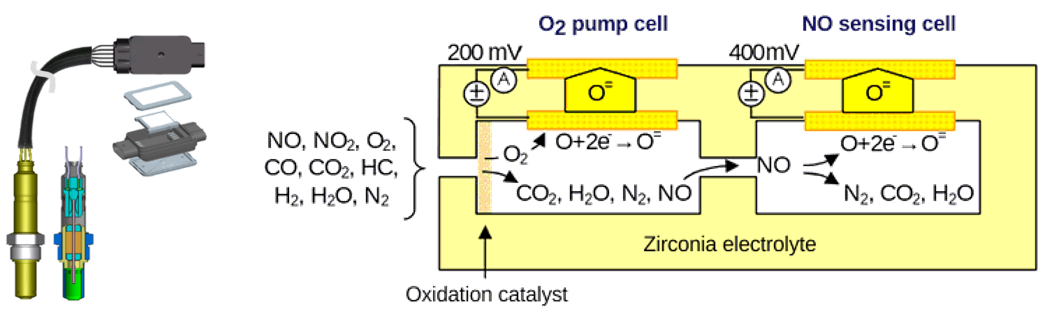

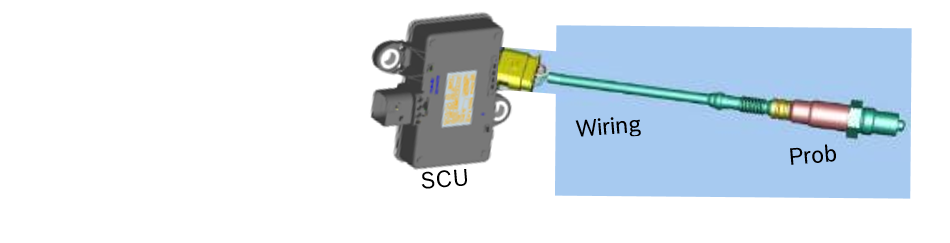

1.1 氮氧传感器

氮氧传感器内设两个腔室，第一个腔室中，氧气含量被降低至较低浓度，几乎为零。一氧化氮被进一步氧化为二氧化氮。在第二个腔室中，氮氧化物会在电极的作用下分解出氧离子，在精密氧离子传感器测量下，可推算出尾气中氮氧化物的含量。

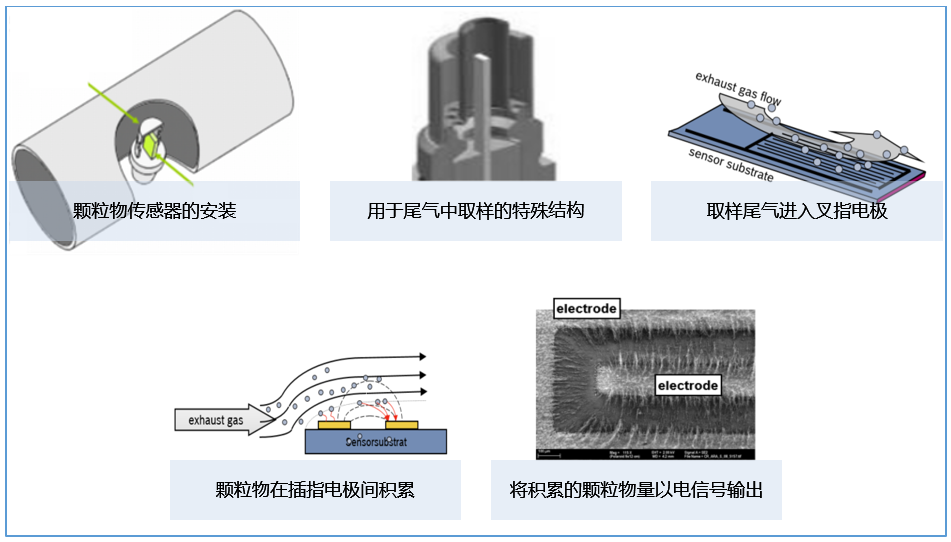

1.2 颗粒物传感器

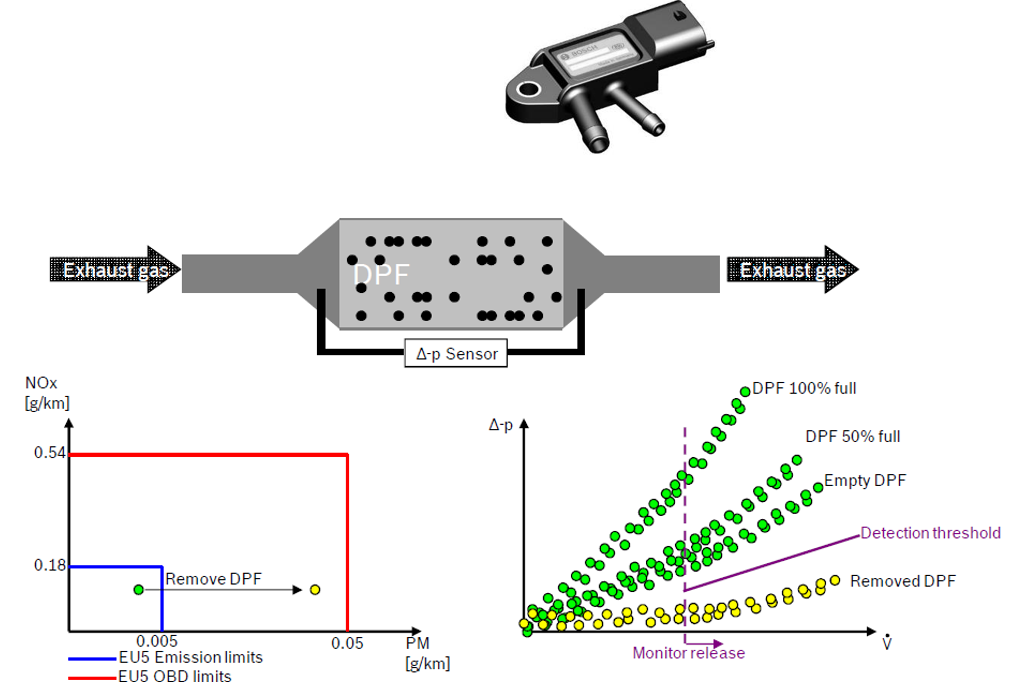

1.3 压差传感器

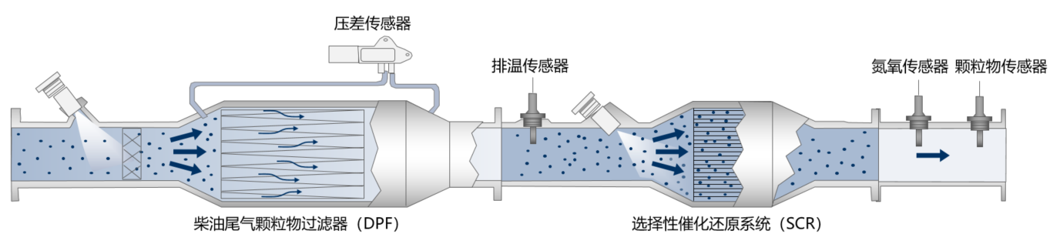

柴油颗粒物尾气过滤器（DPF）可以有效过滤90%以上的颗粒物。当DPF负荷满时，有需要通过再生将DPF中的颗粒物（HC、CO、C）氧化为气态CO2排出。再生形式有两种，一种是缓慢的被动再生；另一种是通过尾气管喷油形式主动再生。压差传感器同时也可监测拆卸DPF等非法操作。

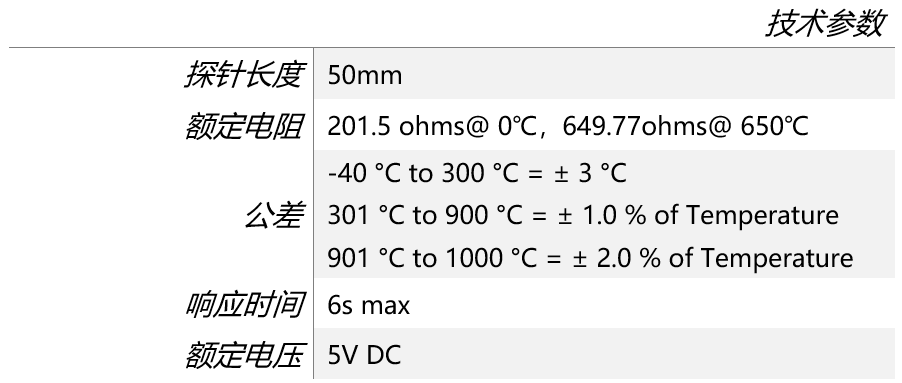

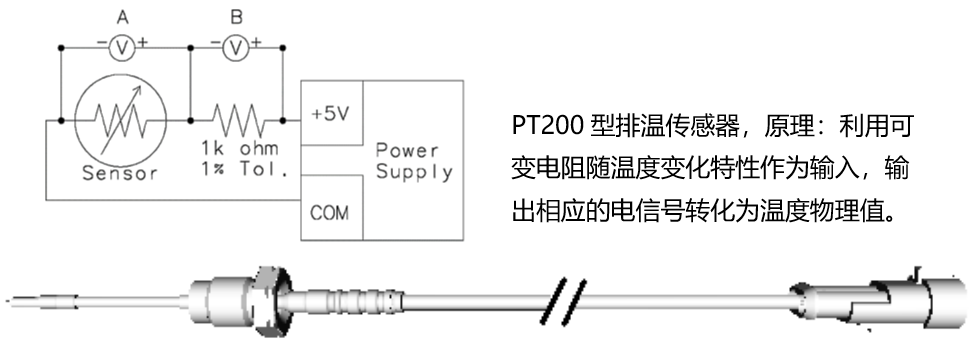

1.4  排温传感器

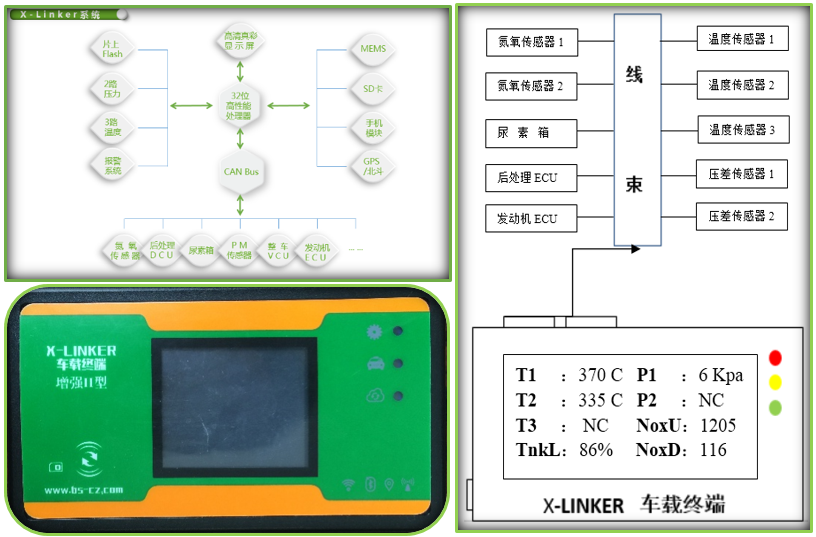

2. X-Linker终端

X-Linker车载终端搭载32位高性能处理器，可进行复杂的数学模型运算及数据处理，可外接多种传感器 (温度、压力、电压…) ，并可与车载电脑ECU进行实时通讯；可连接车辆云端监控平台，记录、分析并展示车辆尾气排放情况。

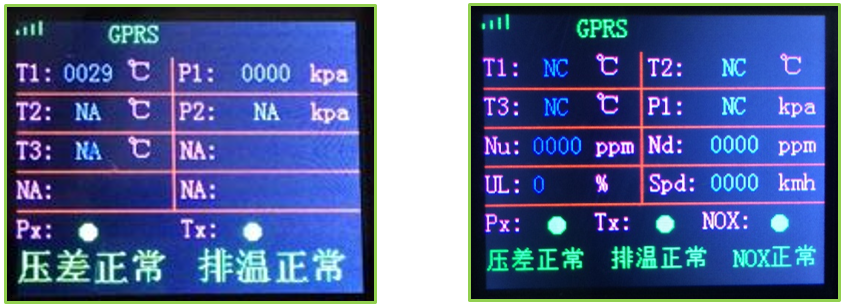

3. 人机界面显示系统

X-Linker车载终端具备可定制化、友好的人机交互界面，用于实时显示当前被检测车辆的尾气后处理系统运行状态和污染物含量是否超标等关键信息，可在车辆或尾气后处理系统出现故障时及时报警通知车主或司机。

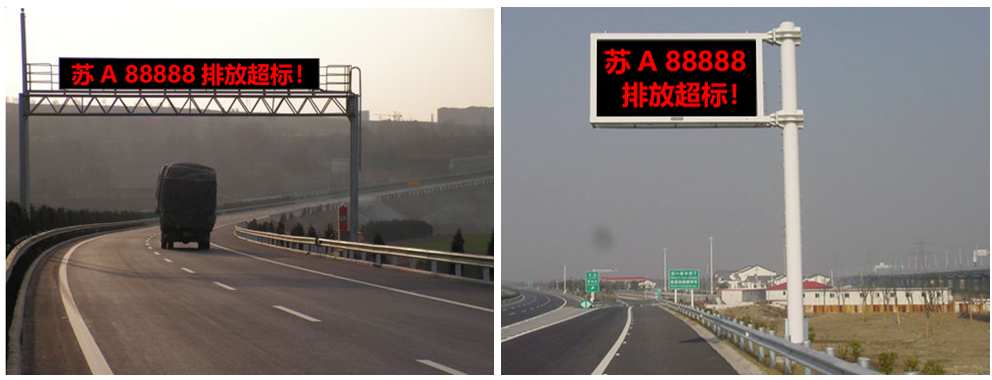

4. 公路LED显示系统

X-Linker车载终端和沿途公路显示牌安装的接收器通讯，直接在公路LED显示屏上显示当前被检测车辆的车牌信息和尾气污染物含量是否超标。

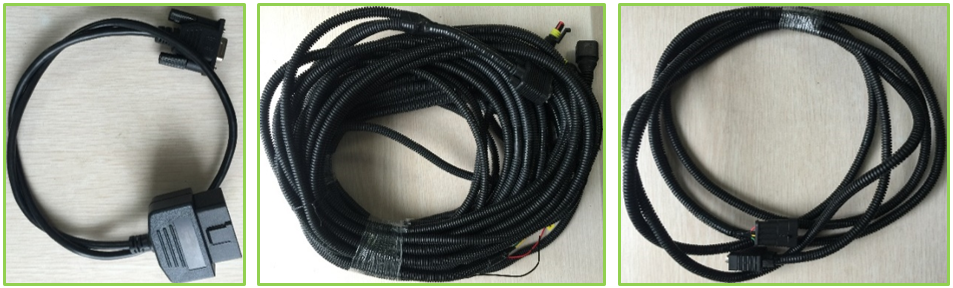

5. 线束

根据不同应用场景，X-Linker车载终端可配备不同的线束，连接X-Linker及传感器网络、车载ECU等部件形成完备的车辆尾气数据采集网络。

6. 数据传输网络

X-Linker车载终端通过汽车总线与车辆ECU进行交换，获取车辆运行数据；通过传感器网络获取传感器数据；然后通过专用物联无线网络将数据传输到博思创至车辆云端监控平台，使用单位及最终用户可通过互联网访问云端监控平台，查看、查询、导出或管理车辆尾气后处理了相关数据。

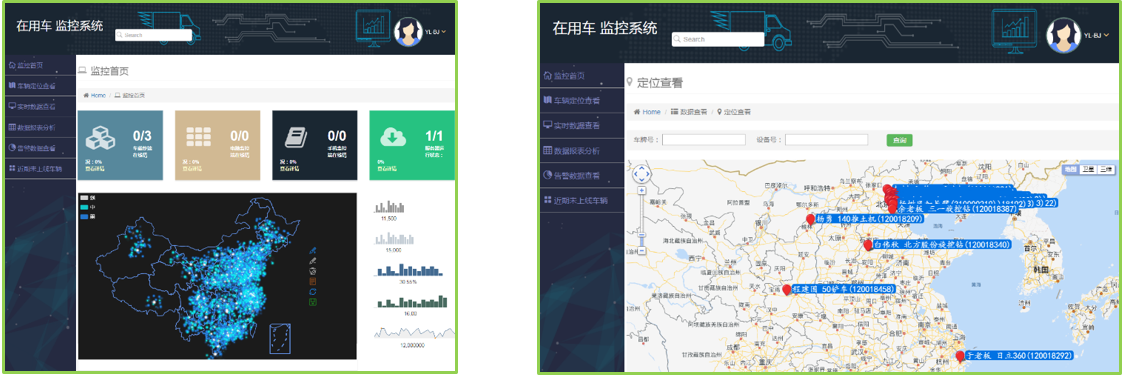

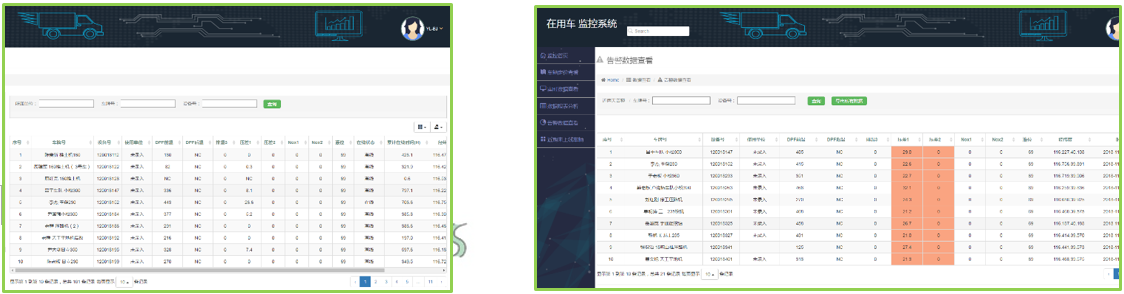

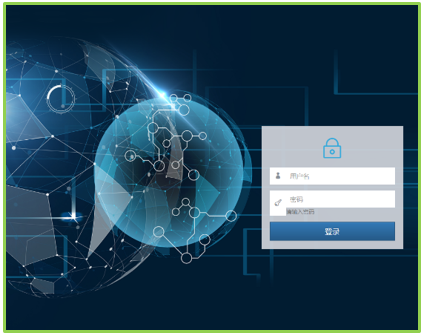

X-Linker车辆监控云端平台

X-Linker云平台系统拥有功能完备的车队管理功能，可根据实际应用情况，为政府部门、车辆所属公司、车队管理者、司机等人分别设置不同的角色及权限，不同的角色登录系统后可查看或管理该角色对应的车辆群或单车数据。

X-Linker云平台系统可对车辆尾气排放进行多种分析统计，形成每日、每周、每月看板信息，管理者及使用者可以轻松的掌握车队或地区车辆的运行及排放概况，关键数据一目了然。

X-Linker云平台系统向用户实时推送车辆尾气排放数据，使用户可以获取正在运行车辆的尾气关键数据，并对排放超标的车辆进行主动式警告识别，便于对车辆排放进行监控及管理。

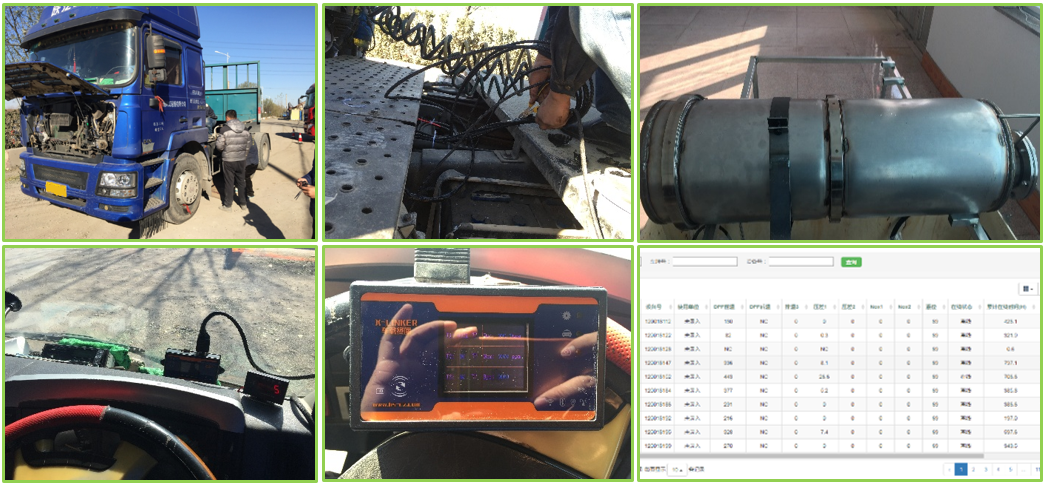

X-Linker车辆监控系统的实例应用

X-Linker车载监控系统被广泛地应用于在用车改造市场，应用于山东省、海南省、杭州市、郑州市、邯郸市、邢台市、西安市、深圳市、广州市 等等全国十几个省市的在用车改造，由于该系统易于安装、友好的人机界面、安全可靠、 性能稳定 、扩展能力强等特点，受到全国在用车改造市场各级用户的一致好评。
